INTRODUKTION

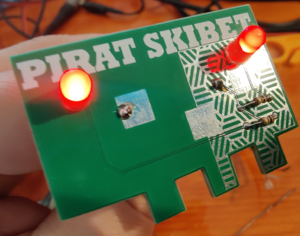

I denne aktivitet skal du samle og lodde dit eget lille Piratskib med lys i. Når du er færdig, har du et simpelt printkort med to LED’er, der lyser ved hjælp af et knapcellebatteri.

Aktiviteten er en god introduktion til lodning, elektronik og hvordan komponenter monteres på et printkort.

Projektet er udviklet af Henryk Krasuski, frivillig i Coding Pirates Birkerød.

Det skal du bruge

Til aktiviteten skal du bruge et Piratskibet-loddekit, som indeholder:

  • 1 printkort formet som Piratskibet
  • 1 CR2032-batterisokkel
  • 2 modstande på 100 ohm
  • 2 LED’er

Loddekit kan købes i Coding Pirates’ webshop:
[Desværre er produktet ikke tilgængelig endnu]

Derudover skal du bruge loddekolbe, loddetin og gerne en erfaren voksen til at hjælpe, hvis du ikke har loddet før.

PCB (1 stk)

CR2032 sokkel (1 stk)

Modstande 100 ohm (2 stk)

Lys dioder (2 stk)

Vejledning


Trin 1:

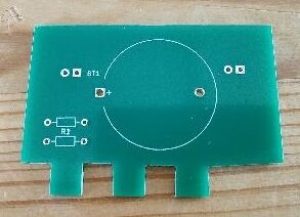

CR2032 sokkel monteres på bagsiden af printet
Husk at vende soklen rigtigt
Bemærk at lodning af pindene skal ske på forsiden


Trin 2:
Modstandene R1 og R2 monteres og loddes

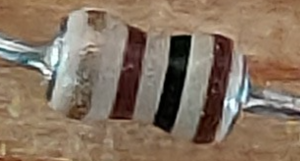

Bemærk striberne på modstanden som indikerer at modstanden er 100 ohm (brun, sort, brun)


Trin 3:
Lys dioderne (LED) monteres. LED skal vendes rigtigt
Kort ben skal i firkantet hul

Denne aktivitet af Henryk Kraususki er licenseret under Creative Commons Attribution 4.0 International License.
